Les 8 fonctions de base à savoir pour maîtriser n'importe quel logiciel de CAO.

· Impression 3D

1:LA FONCTION ESQUISSE PARAMÉTRIQUE

broken image

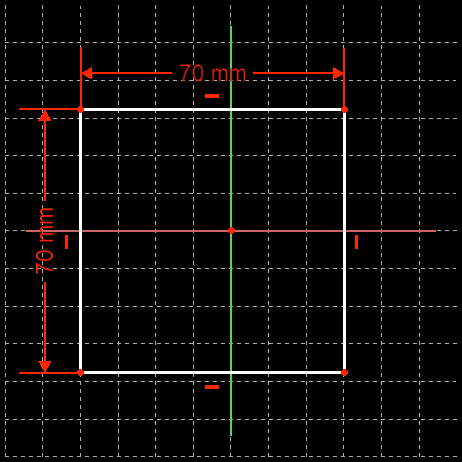

La conception paramétrique est un mode de fonctionnement de la majorité des logiciels de CAO actuels. Il s'agit de définir une entité par des paramètres qui peuvent être modifiés facilement. De cette façon, on change aisément la définition de la pièce.

Les paramètres peuvent être de plusieurs types : intrinsèques (longueurs, angles), cartésiens (coordonnées par rapport à un repère), situationnels (distance, angle entre 2 éléments), et contraintes géométriques.

C'est la première étape pour débuter toute conception en 3D.

2:FONCTION EXTRUSION

broken image

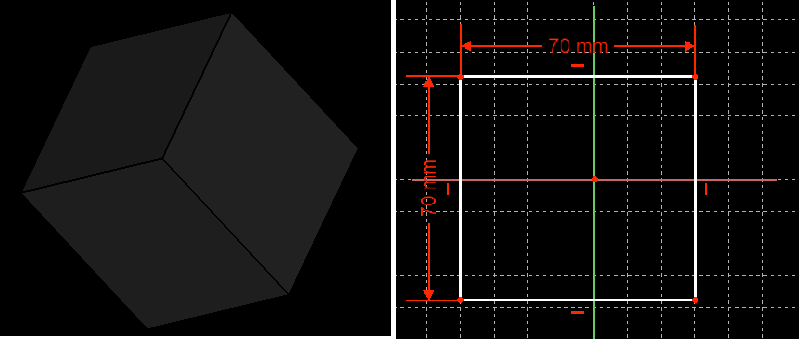

Cette fonction permet de créer une fonction volumique en extrudant une esquisse ou les contours d'esquisse sélectionnés dans une ou deux directions

3:FONCTION RÉVOLUTION

broken image

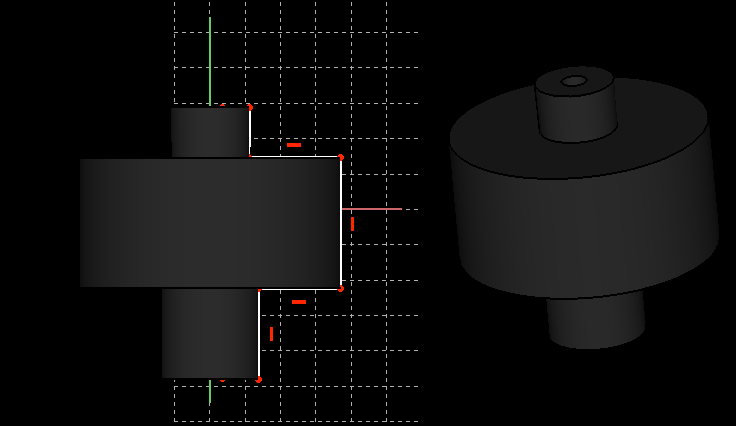

La fonction révolution permet de construire des volumes cylindriques, coniques ou autres volumes de révolution.

4:FONCTION ENLÈVEMENT DE MATIÈRE

broken image

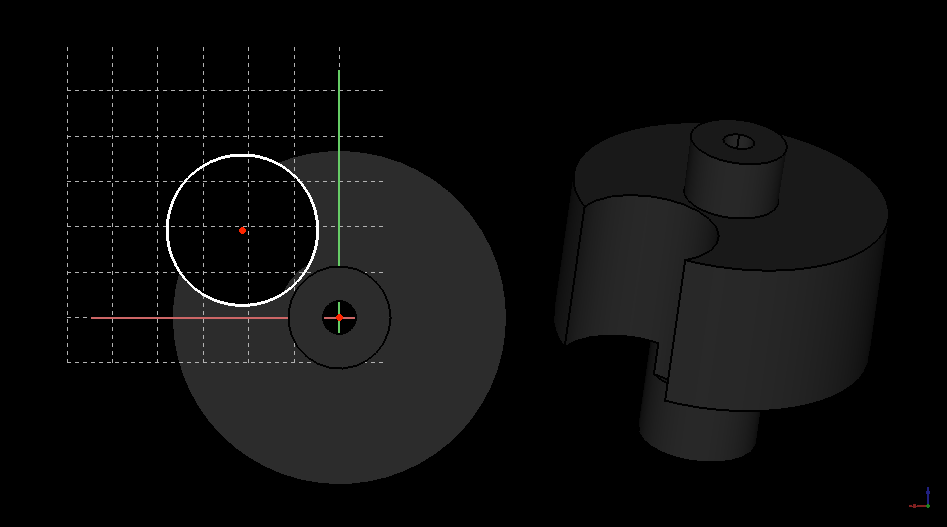

Contrairement à la fonction extrusion, la fonction enlèvement de matière permet de soustraire de la matière à un solide.

5:FONCTION REPETITION CIRCULAIRE/RECTANGULAIRE

broken image

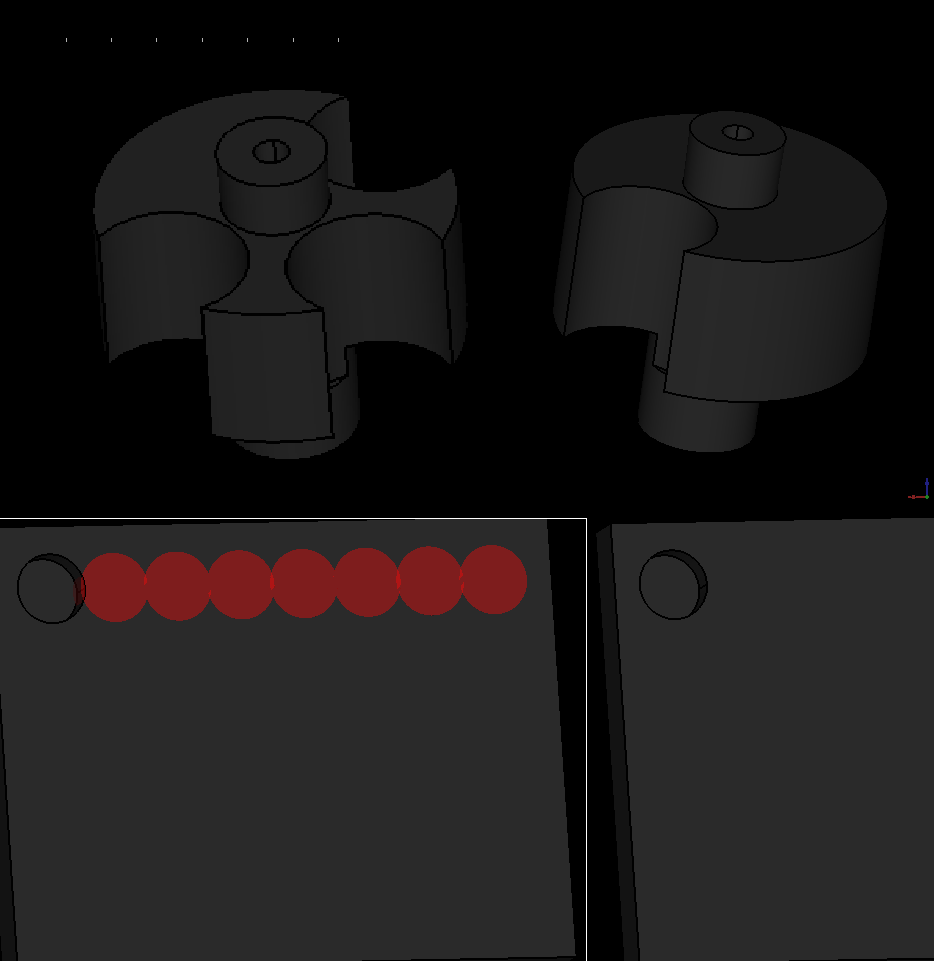

La fonction répétition circulaire et rectangulaire permet de dupliquer suivant un axe ou un cercle une opération afin de créer une forme homogène

Elles permettent donc de placer plusieurs formes identiques (généralement des trous) sur un même axe pour le réseau rectangulaire,ou autour d’un même axe pour le réseau circulaire, en fixant l’écartement entre chaque forme.

6:FONCTION SYMÉTRIE OU MIROIR

broken image

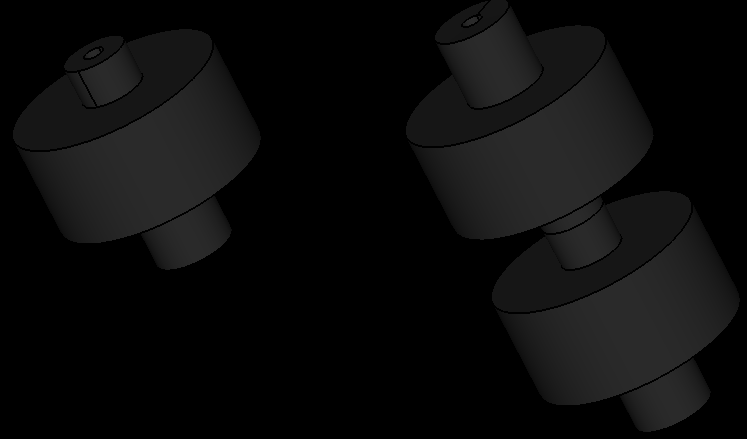

La fonction symétrie permet de créer un solide à partir d'une référence afin de le reproduire à l'identique.

Elle est très utile pour dupliquer des volumes ou des formes par rapport à un plan de symétrie.

7:FONCTION CONGÉS

broken image

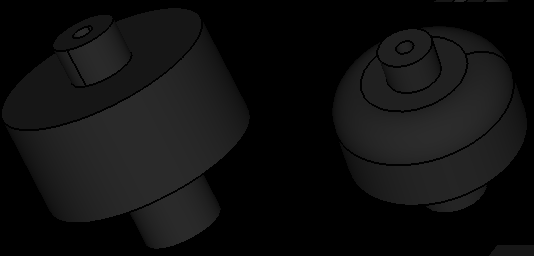

La fonction « Congés »

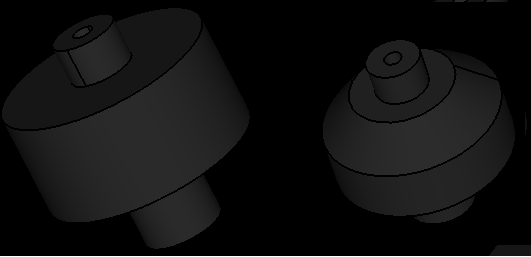

Elle permet de placer des congés (arrondis) sur une arête en mettant en paramètre le rayon de la pièce.

FONCTION CHANFREINS

broken image

La fonction « Chanfrein »

Elle permet de placer des inclinaisons sur une arête en mettant en paramètre l'angle de la pièce.
